2020 Renegade - Diesel Engine Bay

Engine Bay

Find the parts for your 2020 at BadBoyMowerParts.com. We have the Engine Bay parts and all the Bad Boy Mower parts you need.

Bad Boy Mower Parts Lookup

2020 Renegade - Diesel Engine Bay
  Position Number SKU Product Title Price
1A 034-9000-00 034-9000-00 - SPRING (See Models Used On For Details)
$15.55
6 013-0054-00 013-0054-00 - 1/4-20 Cage Nut
$2.99
10 013-5201-00 013-5201-00 - 3/8-16 Hex Flange Nuts Zinc w/ Serrations
$2.99
11 013-5202-00 013-5202-00 - 3/8 Nylock Flange Nut
$2.99
13 013-6014-00 013-6014-00 - 3/8-16 Hex Nuts Zinc
$2.99
16 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
18 013-8049-00 013-8049-00 - 5/16-18 Nylon Flange Nut
$2.99
19 013-8050-00 013-8050-00 - 1/2-13 Nylon Insert Flange Nut Zinc Orange Nylon
$2.99
22 013-9002-00 013-9002-00 - 5/16-18 Hex Flange Nuts Zinc w /Serrations
$2.99
25 014-1053-00 014-1053-00 - Plastic Mesh Hose Loom 2019-2021 Renegade Diesel
$9.89
28 014-5060-00 014-5060-00 - 2019-2021 Renegade Pump Cover--RH
$21.39
29 014-5061-00 014-5061-00 - 2019-2021 Renegade Pump Cover--LH (obsolete)
use part #014-5061-22
$21.39
34 015-0010-50 015-0010-50 - 35/28 CAT Muffler Gasket
$17.02
36.5 015-0096-08 015-0096-08 - Starter for the Perkins 1100cc Diesel
$567.91
36.16 015-0096-09 015-0096-09 - Alternator for the Perkins 1100cc Diesel
$781.99
36.17 041-0010-00 041-0010-00 - Caterpillar/Perkins Fan Belt
$85.17
36.23 015-0096-06 015-0096-06 - Oil Pressure Sensor for the Perkins 1100cc Diesel
$128.39
36.24 015-0096-07 015-0096-07 - Coolant Temperature Sensor for the Perkins 1100cc Diesel
$160.49
36.26 015-0096-05 015-0096-05 - Fuel Shutdown Solenoid for the Perkins 1100cc Diesel
$1283.99
36.27 015-0096-04 015-0096-04 - Barometric Pressure Sensor Bracket for Perkins 1100cc Diesel
$32.09
36.28 015-0096-03 015-0096-03 - Barometric Pressure Sensor for the Perkins 1100cc Diesel
$235.39
36.29 013-4000-00 013-4000-00 - Pressure Sensor Nut for 1100cc Diesel
$8.79

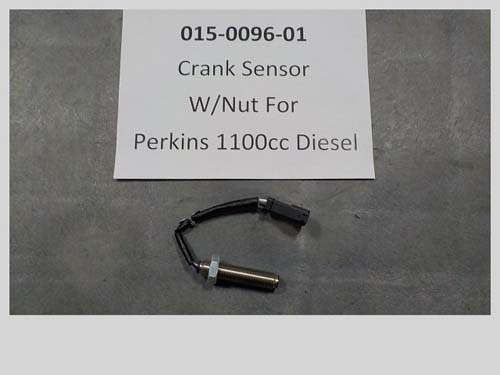

36.30 015-0096-01 015-0096-01 - Crank Sensor w/Nut for the Perkins 1100cc Diesel
$160.49
36.31 015-0096-02 015-0096-02 - Crank Sensor bracket for the Perkins 1100cc Diesel
$53.49
36.32.1 015-0070-00 015-0070-00 - Thermostat for Diesel
$85.59

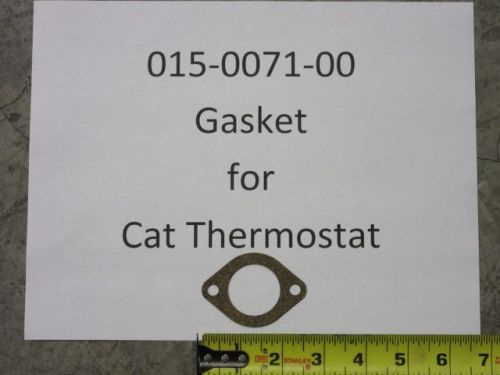

36.32.2 015-0071-00 015-0071-00 - Gasket for CAT Thermostat
$21.39
38 015-1019-00 015-1019-00 - 2019-2021 Renegade Diesel Muffler Catalytic# MUF1693
$188.31
43 017-3001-00 017-3001-00 - 2019-2021 Renegade Diesel Stub Shaft Double V
$156.18
45 018-0007-00 018-0007-00 - 7/16-20 x 3 Hex C/S GR 8 Yello
$2.99
47 018-0015-00 018-0015-00 - 1/2-13 x 2 1/2 Hex Bolt Gr 5
$2.99
48 018-0016-00 018-0016-00 - 5/16-18 x 1 Button Head Torx Drive Bolt
$2.99
49 018-0024-00 018-0024-00 - M6-1.0 X 16MM HEX BOLT CL 8
$2.99
61 018-2000-00 018-2000-00 - M6x1.0x20MM 8.8 Hex Bolts Zinc
$2.99
62 018-2001-00 018-2001-00 - M8 X 1.25 X 25MM Class 10.9 He x Bolts Zinc
$2.99
63 018-2006-00 018-2006-00 - 5/16-18 X 1-1/4 GR 5 Hex Bolt
$2.99
64 018-2007-00 018-2007-00 - 5/16-18 X 1 GR 5 Hex Bolt Zinc
$2.99
78 018-4706-00 018-4706-00 - 3/8 x 1 1/2 Carriage Bolt
$2.99
84 018-5320-00 018-5320-00 - M8 x 1.25 x 30MM Hex Head Bolt
$2.99
85 018-5321-00 018-5321-00 - M8 x 1.25 x 20MM Hex Head Bolt
$2.99
87 018-6014-00 018-6014-00 - 1/4-20 x 1" BS C/S 18-8 SS
$5.82
88 018-6022-00 018-6022-00 - 12mm Bolt - Diesel
$2.99
90 018-6049-00 018-6049-00 - 3/8-16 X 1 GR 5 Hex Bolts Zinc
$2.99
94 018-7060-00 018-7060-00 - 3/8-16 x 5 1/2 Hex Bolt - Grade 5
$2.99
99 018-8065-00 018-8065-00 - 5/16-18 X 1 Carriage Bolt Zinc
$2.99
100 018-8066-00 018-8066-00 - 5/16 x 7/8 Carriage Bolt
$2.99
103 019-4008-00 019-4008-00 - 1/4 Lockwasher Zinc
$2.99
104 019-5007-00 019-5007-00 - 1/2 Lockwasher Zinc
$2.99
105 019-5029-00 019-5029-00 - 3/8 USS Flat Washer Zinc
$2.99
106 019-5037-00 019-5037-00 - 3/8 Lockwasher Zinc
$2.99
110 019-7040-00 019-7040-00 - 1/4 USS Flat Washer Zinc
$2.99
112 019-8044-00 019-8044-00 - 5/16 USS Flat Washer Zinc
$2.99
113 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
114 019-8053-00 019-8053-00 - 7/16 Lockwasher zinc
$2.99
116 020-2000-00 020-2000-00 - 3/32 X 1/2 Cotter Pins Zinc
$2.99
122 024-0070-00 024-0070-00 - 8mm x 1/8 mpt Adaptor - All Di esel Models
$37.44
123 024-2052-00 024-2052-00 - 2019-2022 Renegade Horizontal Pump Fitting 90 Degree # 6801-10-8
$12.48
125 024-5002-00 024-5002-00 - 90 Degree Fitting, 1/2 x 3/4, 986741
$17.63
126 024-5206-00 024-5206-00 - 90 Degree Fitting, 3/8 x 9/16, 4601-6-6
$12.42
133 025-2001-00 025-2001-00 - ACS Spacer 3/4x3/8x1/4
$15.60
141 026-8050-00 026-8050-00 - 2020 Diesel Pump Plate Weldment
$90.94
154 030-0075-00 030-0075-00 - 5/16-24 X 3/8 Set Screw
$2.99
166 032-4050-00 032-4050-00 - Rubber Compression Mount Side Motor Mount-Diesel
$76.53
167 032-4051-00 032-4051-00 - Snubbing Washer-032-4050-00
$17.02
170 033-5001-00 033-5001-00 - 5 3/4" Flat Idler Double Width Pulley
$56.77
176 039-1010-00 039-1010-00 - Diesel Throttle Bracket 4 Tier
$5.49
177 039-1015-00 039-1015-00 - Radiator Hose Clamp Bracket
$2.99
178 039-1025-00 039-1025-00 - 2019 Diesel Muffler Bracket
$13.90
184 041-8000-00 041-8000-00 - Pump Belt (See Models Used On For Detail)
$80.24
185 042-5012-00 042-5012-00 - 5MM X 1.25 Square Key (obsolete)
use part #042-5013-00
$2.99
187 044-2006-00 044-2006-00 - 1/4 X 5/8 Clevis Pin
$2.99
193.0 050-3001-00 050-3001-00 - 2019-2022 Rogue/Renegade Left Pump 16cc Hydro-Gear# PR-2KCC-GB1C-XXXX
$534.99
193.2 015-9999-00 015-9999-00 - Hydro Fan - Light/Pup/OutlawXP
$26.74
193.3 014-5600-00 014-5600-00 - Fan Guard 6.5" - Fits Wheel Motor Pumps
$39.81
194.0 050-3003-00 050-3003-00 - 2019-2022 Outlaw Renegade Right Pump 16cc Hydro-Gear # PR-2HCC-GA1C-XXXX
$780.88
195 051-3003-00 051-3003-00 - 2019 Diesel Radiator Hose Upper Dayco#71796
$49.63
196 051-3004-00 051-3004-00 - 2019 Diesel Air intake Hose
$14.11
197 051-3005-00 051-3005-00 - 2019 Diesel Radiator Hose Lower Dayco# 70808
$32.09
198 051-6007-00 051-6007-00 - 2019-2022 Renegade Hydro Hose
$54.64
203 051-8076-00 051-8076-00 - 3/8 Fuel Line-Priced per Foot
$4.81
206 057-5915-00 057-5915-00 - Pump Plate Clip Nut Holder
$17.11
207 057-5919-00 057-5919-00 - 2019 Outlaw Renegade Clutch Bracket
$28.39
211 063-2010-00 063-2010-00 - Caterpillar Oil Filter
$31.02
229 070-2000-00 070-2000-00 - Clutch Pigtail
$21.24
230 070-5040-00 070-5040-00 - Diesel/Vanguard PTO Clutch (See Models Used On For Details)
$385.19
234 072-2002-00 072-2002-00 - 2-1/2 Hose Clamp
$11.34
235 072-2003-00 072-2003-00 - 1 1/8 Hose Clamp
$5.82
236 072-5000-00 072-5000-00 - Diesel Hydraulic Hose Clamp
$7.28
241 072-8090-00 072-8090-00 - Diesel Clamp - 1 3/4 Vinyl
$3.63
253 086-0003-00 086-0003-00 - Alternator to Starter Cable
$7.79
255 086-7003-00 086-7003-00 - Temperature Sender- 2012 Gauge
$31.17
256 086-7004-00 086-7004-00 - Oil Pressure Sender- For 2012 and Newer Units
$106.99
259 088-1010-50 088-1010-50 - Enginaire Canister VLR-Complete Diesel Models
$211.55
269 201-8030-00 201-8030-00 - 2019 Diesel Motor Mount Weldment
$11.76
