2016 ZT Elite Engine - Kawasaki FR-730V

Engine - Kawasaki FR-730V

You have selected the Engine - K awasaki FR-730V diagram for your 2016 Bad Boy ZT Elite. BadBoyMowerParts.com has the diagrams you need for the 2016 ZT Elite models. Find all of your Bad Boy parts for your 2016 ZT Elite parts here. We are your BadBoy mower parts source. The Bad Boy parts diagram below is for the 2016 ZT Elite Engine - Kawasaki FR-730V . If you are not able to find the Bad Boy parts for your 2016 ZT Elite please contact us using our Bad Boy parts live chat or toll free at 318.654.8520. Thanks for shopping with us for all of your Bad Boy parts needs.

Bad Boy Mower Parts Lookup

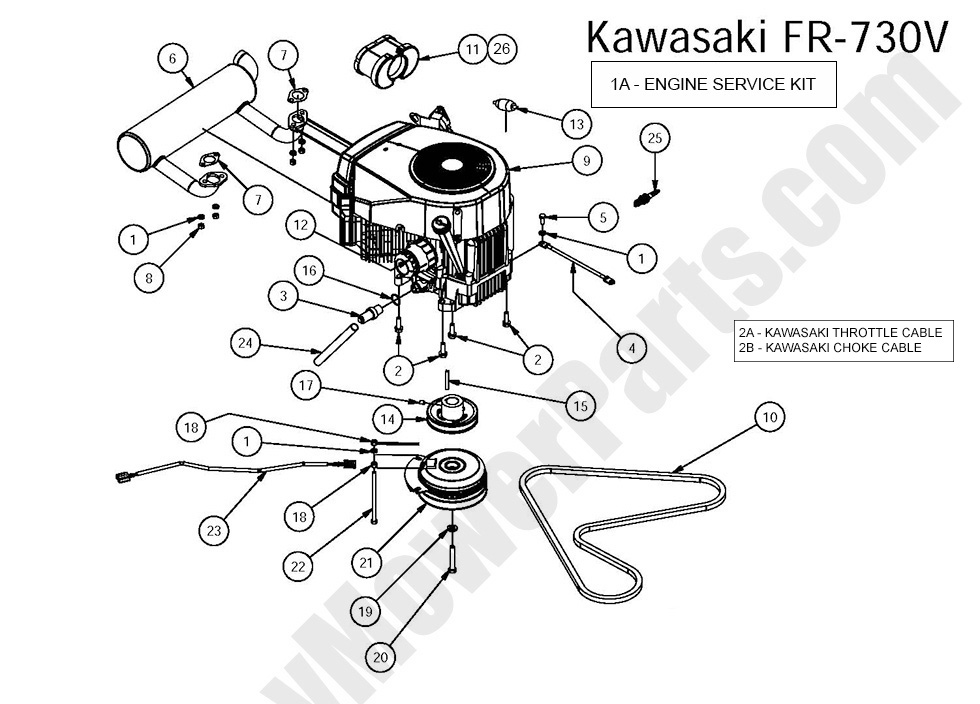

2016 ZT Elite Engine - Kawasaki FR-730V
  Position Number SKU Product Title Price
1A 063-2000-01 063-2000-01 - Kawasaki FR & FS Service Kit
$88.25
1 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
2 018-1075-00 018-1075-00 - 3/8 x 1 1/8 Engine Mounting Bolt
$2.99
3 015-5404-00 015-5404-00 - Oil Drain Valve - For Kawasaki FR, FS and FX Engines (obsolete)
use part #051-5404-00
$28.11
4 086-0005-00 086-0005-00 - Cable - Starter to Chassis (See Models Used On For Details)
$10.21
5 018-5321-00 018-5321-00 - M8 x 1.25 x 20MM Hex Head Bolt
$2.99
6 015-0012-00 015-0012-00 - Exhaust-Kawasaki FS/FR-ZT/CZT
$192.59
7 015-2709-00 015-2709-00 - Exhaust Gasket (See Models Used On For Detail)
$8.01
8 013-0075-00 013-0075-00 - M8 - 1.25 Zinc Nut
$3.29
9 015-0090-00 015-0090-00 - FR730V-S16 Kawasaki Engine 1.125" Shaft for ZT
$2460.99
10 041-6400-00 041-6400-00 - Pump Belt (See Models Used On For Details)
$58.84
11 063-2097-00 063-2097-00 - 22-26 Kaw Air Filter FR Engine
$25.67
12 063-2096-00 063-2096-00 - Oil Filter Kawasaki FR/FS/FX691/FX730/FX751
$18.18
13 063-6000-00 063-6000-00 - Universal Inline Fuel Filter
$14.19
14 033-5035-00 033-5035-00 - 4 3/4 Motor Pulley w/ Extended Shaft (See Models Used On For Details)
$42.58
15 042-5020-00 042-5020-00 - 1/4 X 2 Square Key Stock
$2.99
16 015-5403-00 015-5403-00 - O Ring for Oil Drain - Kawasak
$7.28
17 030-0050-00 030-0050-00 - 5/16 Set Screw
$2.99
18 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
19 019-8053-00 019-8053-00 - 7/16 Lockwasher zinc
$2.99
20 018-5300-00 018-5300-00 - 7/16-20 X 2-1/2 GR 5 Hex Bolt
$2.99
21 070-1000-00 070-1000-00 - PTO Clutch (See Models Used On For Details)
$299.59
22 018-5350-00 018-5350-00 - 5/16-18 X 5-1/2 GR 5 Hex Bolt
$2.99
23 070-2000-00 070-2000-00 - Clutch Pigtail
$21.24
24 051-8064-00 051-8064-00 - 1/2 Clear Braided Hose PRICED/ FOOT
$2.99
25 015-8001-00 015-8001-00 - Spark plug-Kawasaki (NGK or Equivalent)
$8.79
26 063-2098-00 063-2098-00 - Kawasaki Pre Cleaner for 063-2097-00 Filter
$8.24
