2015 ZT Elite Engine - Kawasaki FR-730V

Engine - Kawasaki FR-730V

BadBoyMowerParts.com has the parts diagrams for the 2015 ZT Elite models. Find all of your Bad Boy parts for your 2015 ZT Elite parts here. We are your BadBoy mower parts source. Thanks for shopping with us for all of your Bad Boy parts needs. The Bad Boy parts diagram below is for the 2015 ZT Elite Engine (Kawasaki FR-730V). If you are not able to find the Bad Boy parts for your 2015 ZT Elite please contact us using our Bad Boy parts live chat or toll free at 318.654.8520.

Bad Boy Mower Parts Lookup

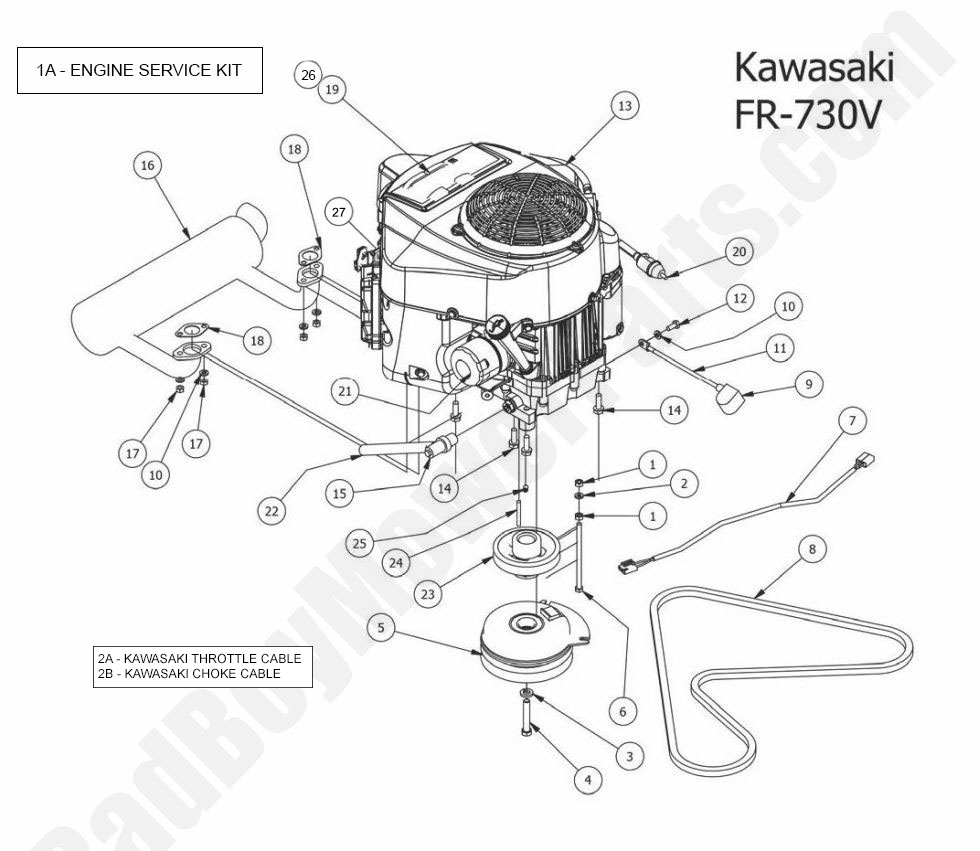

2015 ZT Elite Engine - Kawasaki FR-730V
  Position Number SKU Product Title Price
1A 063-2000-01 063-2000-01 - Kawasaki FR & FS Service Kit
$88.25
1 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
2 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
3 019-8053-00 019-8053-00 - 7/16 Lockwasher zinc
$2.99
4 018-5300-00 018-5300-00 - 7/16-20 X 2-1/2 GR 5 Hex Bolt
$2.99
5 070-1000-00 070-1000-00 - PTO Clutch (See Models Used On For Details)
$299.59
6 018-5350-00 018-5350-00 - 5/16-18 X 5-1/2 GR 5 Hex Bolt
$2.99
7 070-2000-00 070-2000-00 - Clutch Pigtail
$21.24
8 041-6400-00 041-6400-00 - Pump Belt (See Models Used On For Details)
$58.84
9 103-5400-00 103-5400-00 - Black Cable Boot
$4.37
11 086-0005-00 086-0005-00 - Cable - Starter to Chassis (See Models Used On For Details)
$10.21
12 018-5321-00 018-5321-00 - M8 x 1.25 x 20MM Hex Head Bolt
$2.99
13 015-0090-00 015-0090-00 - FR730V-S16 Kawasaki Engine 1.125" Shaft for ZT
$2460.99
14 018-1075-00 018-1075-00 - 3/8 x 1 1/8 Engine Mounting Bolt
$2.99
15 015-5404-00 015-5404-00 - Oil Drain Valve - For Kawasaki FR, FS and FX Engines (obsolete)
use part #051-5404-00
$28.11
16 015-0012-00 015-0012-00 - Exhaust-Kawasaki FS/FR-ZT/CZT
$192.59
17 013-0075-00 013-0075-00 - M8 - 1.25 Zinc Nut
$3.29
18 015-2709-00 015-2709-00 - Exhaust Gasket (See Models Used On For Detail)
$8.01
19 063-2097-00 063-2097-00 - 22-26 Kaw Air Filter FR Engine
$25.67
20 063-6000-00 063-6000-00 - Universal Inline Fuel Filter
$14.19
21 063-2096-00 063-2096-00 - Oil Filter Kawasaki FR/FS/FX691/FX730/FX751
$18.18
22 051-8064-00 051-8064-00 - 1/2 Clear Braided Hose PRICED/ FOOT
$2.99
23 033-5035-00 033-5035-00 - 4 3/4 Motor Pulley w/ Extended Shaft (See Models Used On For Details)
$42.58
24 042-5020-00 042-5020-00 - 1/4 X 2 Square Key Stock
$2.99
25 030-0050-00 030-0050-00 - 5/16 Set Screw
$2.99
26 063-2098-00 063-2098-00 - Kawasaki Pre Cleaner for 063-2097-00 Filter
$8.24
27 015-8001-00 015-8001-00 - Spark plug-Kawasaki (NGK or Equivalent)
$8.79
