2015 ZT Elite Seat Frame

Seat Frame

BadBoyMowerParts.com has the parts diagrams for the 2015 ZT Elite models. Find all of your Bad Boy parts for your 2015 ZT Elite parts here. We are your BadBoy mower parts source. Thanks for shopping with us for all of your Bad Boy parts needs. The Bad Boy parts diagram below is for the 2015 ZT Elite Seat Frame. If you are not able to find the Bad Boy parts for your 2015 ZT Elite please contact us using our Bad Boy parts live chat or toll free at 318.654.8520.

Bad Boy Mower Parts Lookup

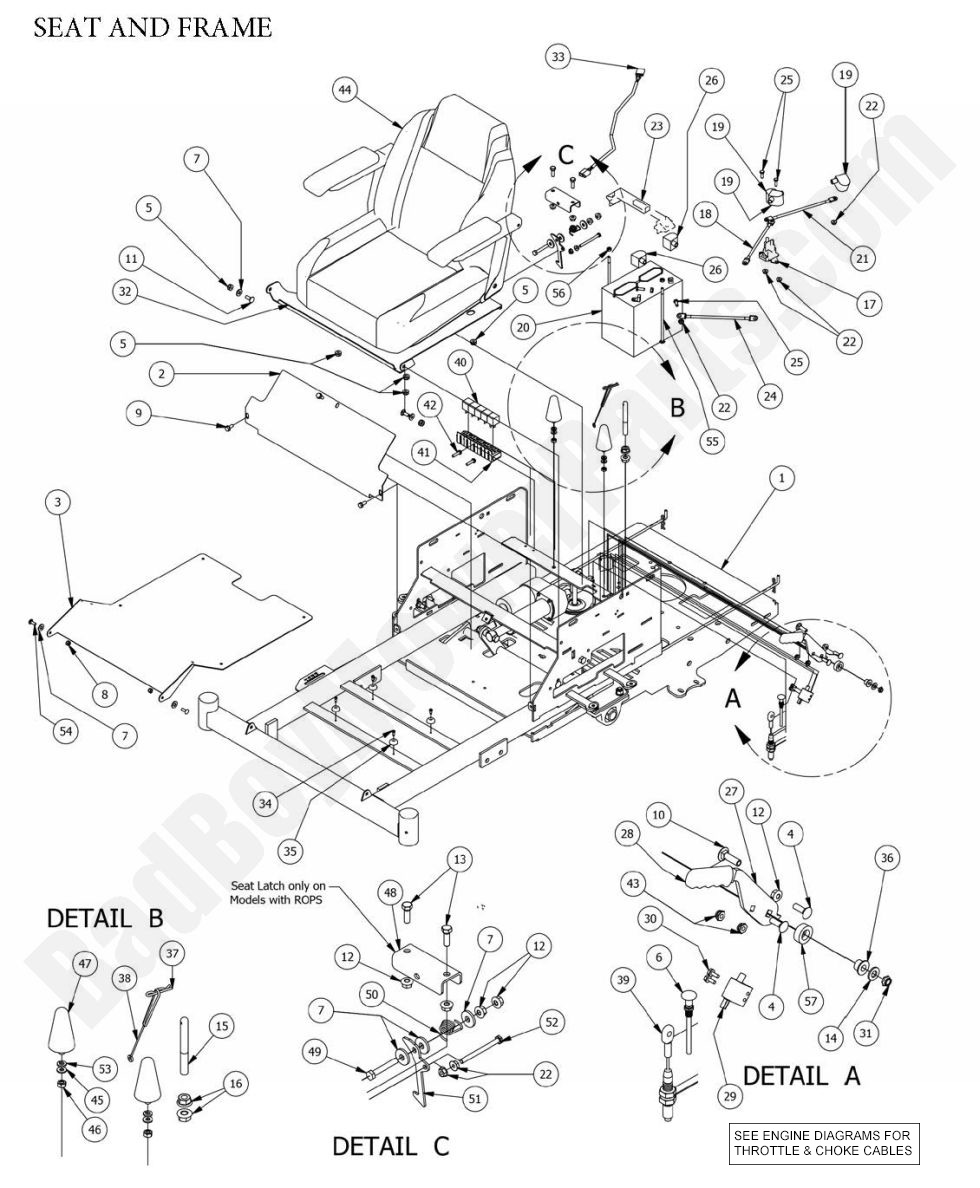

2015 ZT Elite Seat Frame
  Position Number SKU Product Title Price
1 070-5410-00 070-5410-00 - 2013-2015 CZT, 2013-2016 ZT Frame
$1283.99
2 014-3420-00 014-3420-00 - 2013-2015 CZT & 2013-2016 ZT Elite Cooler Cover
$64.19
4 018-8065-00 018-8065-00 - 5/16-18 X 1 Carriage Bolt Zinc
$2.99
5 013-8049-00 013-8049-00 - 5/16-18 Nylon Flange Nut
$2.99
6 054-8017-00 054-8017-00 - 62" Choke Cable For MZ, ZT, CZT, Maverick, Rebel, Rogue, Outlaw XP Also Works On Outlaw & Pup/Lightning Models with 30hp Kohler (Not For 2013-2016 MZs With Kawasaki Engines)
$25.80
7 019-6042-00 019-6042-00 -.360 ID Plastic Washer
$2.99
8 013-8073-00 013-8073-00 - 1/4-20 Nylon Insert Locknut Zi nc Orange Nylon
$2.99
9 030-7042-00 030-7042-00 - 5/16 x 3/4 Hex Washer Type F
$2.99
10 018-5043-00 018-5043-00 - 3/8-16 X 1-1/4 Carriage Bolt
$2.99
11 018-8066-00 018-8066-00 - 5/16 x 7/8 Carriage Bolt
$2.99
12 013-9002-00 013-9002-00 - 5/16-18 Hex Flange Nuts Zinc w /Serrations
$2.99
13 018-2007-00 018-2007-00 - 5/16-18 X 1 GR 5 Hex Bolt Zinc
$2.99
14 019-5029-00 019-5029-00 - 3/8 USS Flat Washer Zinc
$2.99
15 044-4000-00 044-4000-00 - Pin (See Models Used On)
$7.25
16 013-5300-00 013-5300-00 - 1/2-13 Hex Fange Nuts Zinc w/ Serrations
$2.99
17 108-5349-00 108-5349-00 - Solenoid (See Models Used On For Detail)
$29.41
18 064-5300-00 064-5300-00 - 24 Red Battery Cable
$21.85
19 103-5300-00 103-5300-00 - Red Lug Boot
$5.82
21 064-5301-00 064-5301-00 - 12 Red Battery Cable
$17.16
22 013-9001-00 013-9001-00 - 1/4-20 Hex Flange Nuts Zinc w/ Serrations
$2.99
23 043-8929-00 043-8929-00 - Battery Hold Down Kit
$17.49
24 086-0005-00 086-0005-00 - Cable - Starter to Chassis (See Models Used On For Details)
$10.21
25 018-8052-00 018-8052-00 - 1/4-20 X 3/4 GR 5 Hex Bolts
$2.99
26 103-5400-00 103-5400-00 - Black Cable Boot
$4.37
27 069-1000-00 069-1000-00 - Brake Handle Cam Over
$7.28
28 069-7000-00 069-7000-00 - Rubber Brake Grip
$6.41
29 077-8073-00 077-8073-00 - Safety Switch (See Models Used On For Detail)
$10.99
30 018-1080-00 018-1080-00 - 12-24 x 1/2 HWH Bolt - Safety Switch-ZT
$2.99
31 013-9003-00 013-9003-00 - 3/8 Nylock Jam Nut 1/2 Nut
$2.99
32 026-1013-00 026-1013-00 -Seat Plate (See Models Used On For Details)
$42.58
33 036-5300-00 036-5300-00 - Seat Switch Adaptor
$15.55
34 030-3050-00 030-3050-00 - 10 X 1/2 Pan Phil a T/S Zinc
$2.99
35 029-4010-00 029-4010-00 - Button Bumper
$2.99
36 032-5053-00 032-5053-00 - Bronze Bushing SF-1220-8 2013 & UP CZT/ZT Brake Bushing
$2.99
37 040-6060-00 040-6060-00 - Seat Latch Pin
$2.99
38 064-1000-00 064-1000-00 - Seat Pin Lanyard
$5.49
39 064-3000-00 064-3000-00 - 44" Brake Cable
$31.22
40 086-1201-00 086-1201-00 - Relay Terminal (See Models Used On For Details)
$24.97
41 086-3050-00 086-3050-00 - Wiring Harness- ZT 2007 and Up (obsolete)
use part #086-3050-17
$388.88
42 030-7040-00 030-7040-00 - 1/4 x 1 Hex Head Tek Screw
$2.99
43 013-9005-00 013-9005-00 - 5/16-18 Nylock Jam Nut
$2.99
44 071-2040-00 071-2040-00 - Black/Orange Seat 2018 & Older (See Models Used On For Details) (obsolete)
use part #071-2040-17
$599.99
45 019-7040-00 019-7040-00 - 1/4 USS Flat Washer Zinc
$2.99
46 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
47 034-1444-00 034-1444-00 - Rubber Cone-1621-153 (obsolete)
use part #034-8045-98
$29.80
48 039-2020-00 039-2020-00 - ZT/cZT Seat Latch Bracket
$21.39
49 018-0012-00 018-0012-00 - 5/16-18 X 2 HEX C/S (GR.5) ZC
$2.99
50 034-1075-00 034-1075-00 - Torsion Spring-Seat Latch
$5.49
51 031-0200-00 031-0200-00 - Seat Latch Lever
$2.99
52 018-2072-00 018-2072-00 - 1/4 x 3 Hex Bolt - Gr 8 - ACS
$2.99
53 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
54 019-8040-00 019-8040-00 - 1/4 x 3/4 Carriage Bolt
$2.99
55 018-8050-00 018-8050-00 - 1/4-20 X 8 Carriage Bolts Zinc Bolt for Battery Hold Down
$2.99
56 013-8039-00 013-8039-00 - 1/4-20 Hex Nuts Zinc
$2.99
57 025-0001-00 025-0001-00 - 2015-2022 Brake Lever Spacer
$8.01
