2014 Diesels Pump Plate

Pump Plate

BadBoyMowerParts.com has the parts diagrams for the 2014 Diesels models. Find all of your Bad Boy mowers 2014 Diesels parts here. We are your BadBoy mower parts source. Thanks for shopping with us for all of your Bad Boy parts needs. The Bad Boy parts diagram below is for the 2014 Diesels Pump Plate. If you are not able to find the Bad Boy parts for your 2014 Diesels please contact us using our Bad Boy parts live chat or toll free at 318.654.8520.

Bad Boy Mower Parts Lookup

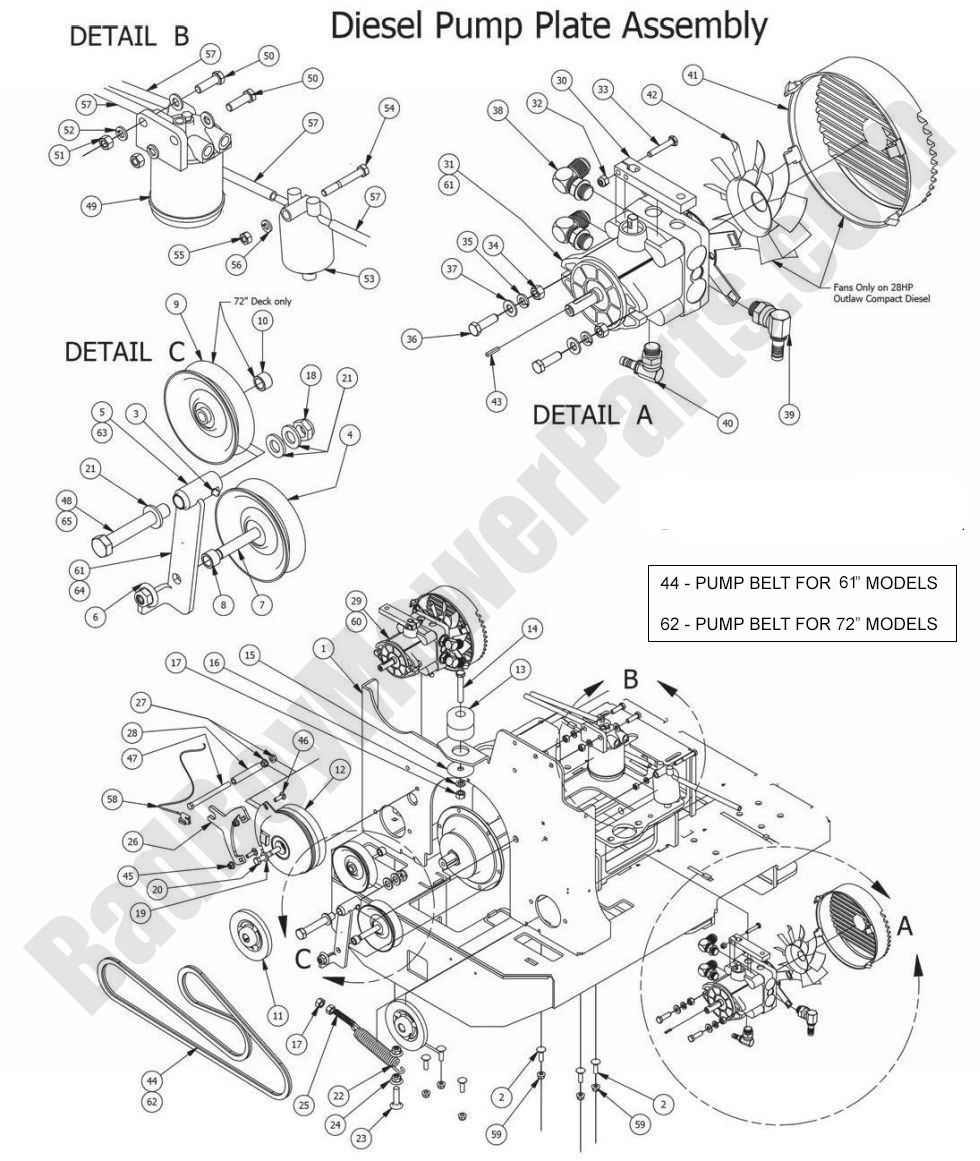

2014 Diesels Pump Plate
  Position Number SKU Product Title Price
1 026-8030-00 026-8030-00 - Pump Plate Diesel (See Models Used On For Details)
$117.99
2 018-5043-00 018-5043-00 - 3/8-16 X 1-1/4 Carriage Bolt
$2.99
3 024-6034-00 024-6034-00 - 1/4 Drive-in Grease Fitting
$2.99
4 033-6001-00 033-6001-00 - 4 3/4 Idler Pulley (See Models Used On For Details)
$31.22
5 039-5950-00 039-5950-00 - Pump Idler Bracket 60 Diesel
$32.65
6 013-8050-00 013-8050-00 - 1/2-13 Nylon Insert Flange Nut Zinc Orange Nylon
$2.99
7 018-7016-00 018-7016-00 - 1/2-13 X 3 GR 5 Hex Bolts Zinc
$2.99
8 025-7036-00 025-7036-00 - 1/2 Set Collar w/set collar
$4.60
9 033-4050-00 033-4050-00 - 5" V Idler 35hp Diesel-BVI-80 -101
$37.79
10 025-7020-00 025-7020-00 - 5/8 Set Collar W/One Set Screw
$4.37
11 033-5011-00 033-5011-00 - Cast Pump Pulley - 17mm AOS/Diesel Models
$35.48
12 070-5040-00 070-5040-00 - Diesel/Vanguard PTO Clutch (See Models Used On For Details)
$385.19
13 032-4000-00 032-4000-00 - Rubber for Rear Diesel Motor Mount
$76.53
15 032-4051-00 032-4051-00 - Snubbing Washer-032-4050-00
$17.02
16 019-5007-00 019-5007-00 - 1/2 Lockwasher Zinc
$2.99
17 013-7018-00 013-7018-00 - 1/2-13 Hex Nuts Zinc
$2.99
18 013-5301-00 013-5301-00 - 5/8-11 Nylon Insert Jam Locknu t Zinc
$2.99
19 019-8053-00 019-8053-00 - 7/16 Lockwasher zinc
$2.99
20 018-5401-00 018-5401-00 - 7/16 x 2 3/4 Fine Thread Bolt
$2.99
21 019-6017-00 019-6017-00 -.630 ID X 1.122 OD X.142 THK Flat Washer Nylon
$2.99
22 034-2009-00 034-2009-00 - Deck/Pump Idler Spring (See Models Used On For Detail)
$18.18
23 018-1050-00 018-1050-00 - 1/2 x 2 Carriage Bolt
$2.99
25 018-2004-00 018-2004-00 - All Thread-Pump Idler Tensione
$12.94
26 057-5910-10 057-5910-10 - 2010-2018 Diesel PTO Engager Holder
$22.71
27 013-5201-00 013-5201-00 - 3/8-16 Hex Flange Nuts Zinc w/ Serrations
$2.99
28 051-8076-00 051-8076-00 - 3/8 Fuel Line-Priced per Foot
$4.81

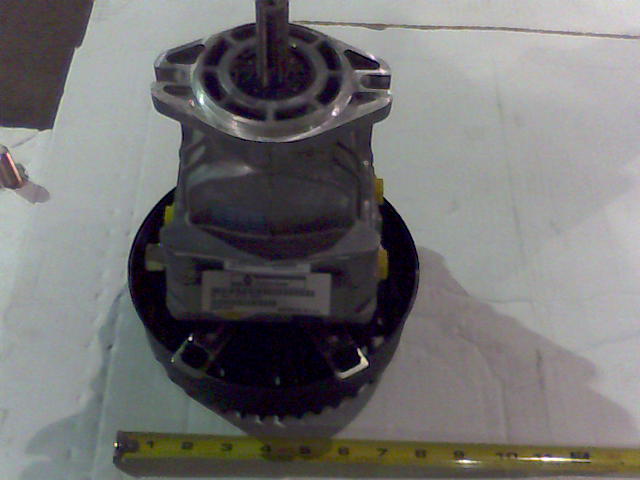

29 050-5500-00 050-5500-00 - PR Pumps w/Fan 16cc Left Compact Diesel PR-2KCC-GY1G
$641.99
30 031-5923-00 031-5923-00 - Pump Arm
$30.07

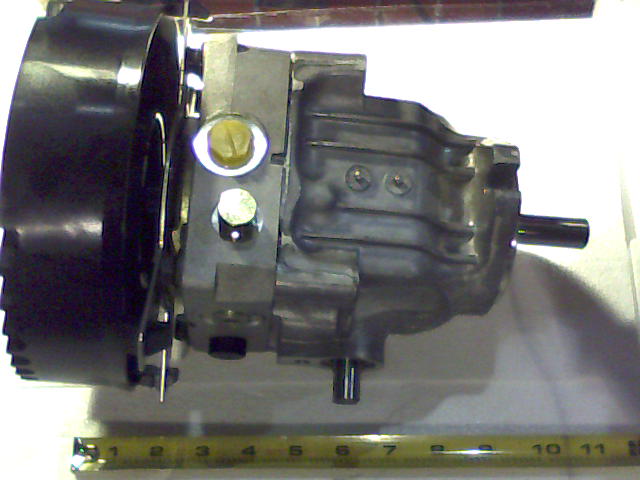

31 050-5501-00 050-5501-00 - PR Pump w/Fan and Cover Right Compact Diesel PR2HCC-GY1G
$641.99
32 013-8073-00 013-8073-00 - 1/4-20 Nylon Insert Locknut Zi nc Orange Nylon
$2.99
33 018-5005-00 018-5005-00 - 1/4-20 X 1-1/2 GR 5 Hex Bolt
$2.99
34 013-6014-00 013-6014-00 - 3/8-16 Hex Nuts Zinc
$2.99
35 019-5037-00 019-5037-00 - 3/8 Lockwasher Zinc
$2.99
36 018-6012-00 018-6012-00 - 3/8 x 1 1/2 Bolt
$2.99
37 019-5029-00 019-5029-00 - 3/8 USS Flat Washer Zinc
$2.99
38 024-2060-00 024-2060-00 - 6801-LL-8-8 Fitting - Diesels
$26.53
39 024-5002-00 024-5002-00 - 90 Degree Fitting, 1/2 x 3/4, 986741
$17.63
40 024-5206-00 024-5206-00 - 90 Degree Fitting, 3/8 x 9/16, 4601-6-6
$12.42

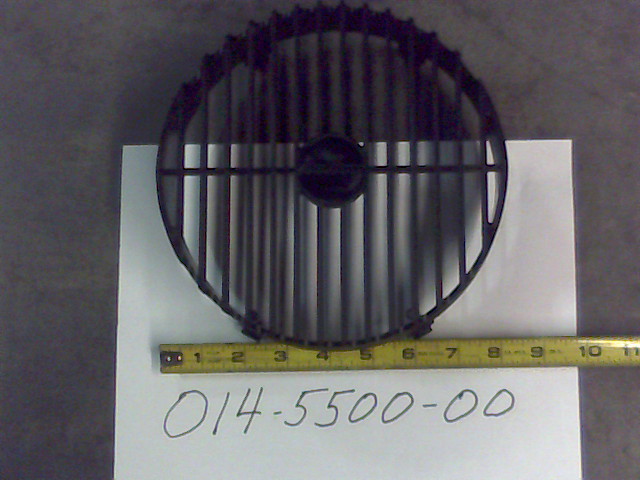

41 014-5500-00 014-5500-00 - Fan Guard 7"
$39.03

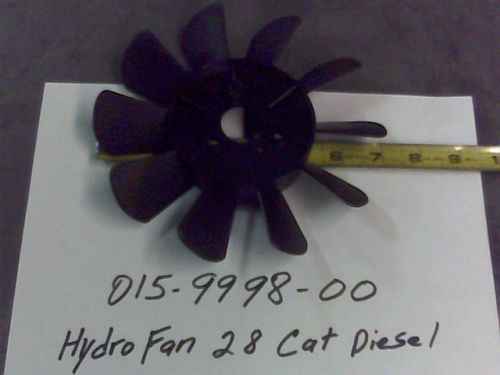

42 015-9998-00 015-9998-00 - Hydro Fan 28 CAT Diesel
$10.99
43 042-5012-00 042-5012-00 - 5MM X 1.25 Square Key (obsolete)
use part #042-5013-00
$2.99
44 041-5048-00 041-5048-00 - Pump Belt (See Models Used On For Details)
$60.98
45 013-9002-00 013-9002-00 - 5/16-18 Hex Flange Nuts Zinc w /Serrations
$2.99
46 018-8065-00 018-8065-00 - 5/16-18 X 1 Carriage Bolt Zinc
$2.99
47 018-7055-00 018-7055-00 - 3/8-16 x 5 Hex Bolt - Grade 5
$2.99
48 018-5311-00 018-5311-00 - 5/8-11 X 4 GR 5 Hex Bolts Zinc
$4.06
49 063-2011-00 063-2011-00 - CAT FUEL FILTER BIG
$29.95
50 018-5040-00 018-5040-00 - 3/8-16 X 1-1/4 GR 5 Hex Bolt
$2.99
53 015-0007-00 015-0007-00 - Caterpillar Fuel Bowl Kit
$157.73
54 018-5344-00 018-5344-00 - 5/16 x 2 1/2 Bolt
$2.99
55 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
56 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
57 051-8075-00 051-8075-00 - 5/16 Fuel Line Hose Priced per Foot
$4.81
58 070-2000-00 070-2000-00 - Clutch Pigtail
$21.24
59 013-5202-00 013-5202-00 - 3/8 Nylock Flange Nut
$2.99
60 050-5308-00 050-5308-00 - Left Pump 16cc - AOS/Diesel
$855.99
61 050-5407-00 050-5407-00 - Right Pump 16cc - AOS/Diesel
$855.99
62 041-8411-00 041-8411-00 - Pump Belt (See Models Used On For Detail)
$64.19
63 039-5945-00 039-5945-00 - Diesel Pump Idler 72 (35HP)
$32.65
64 039-5945-98 039-5945-98 - Pump Idler 72" (35HP) Assy (See Models Used On For Details)
$56.77
65 018-6016-00 018-6016-00 - 5/8 x 5 1/2 Bolt
$2.99
