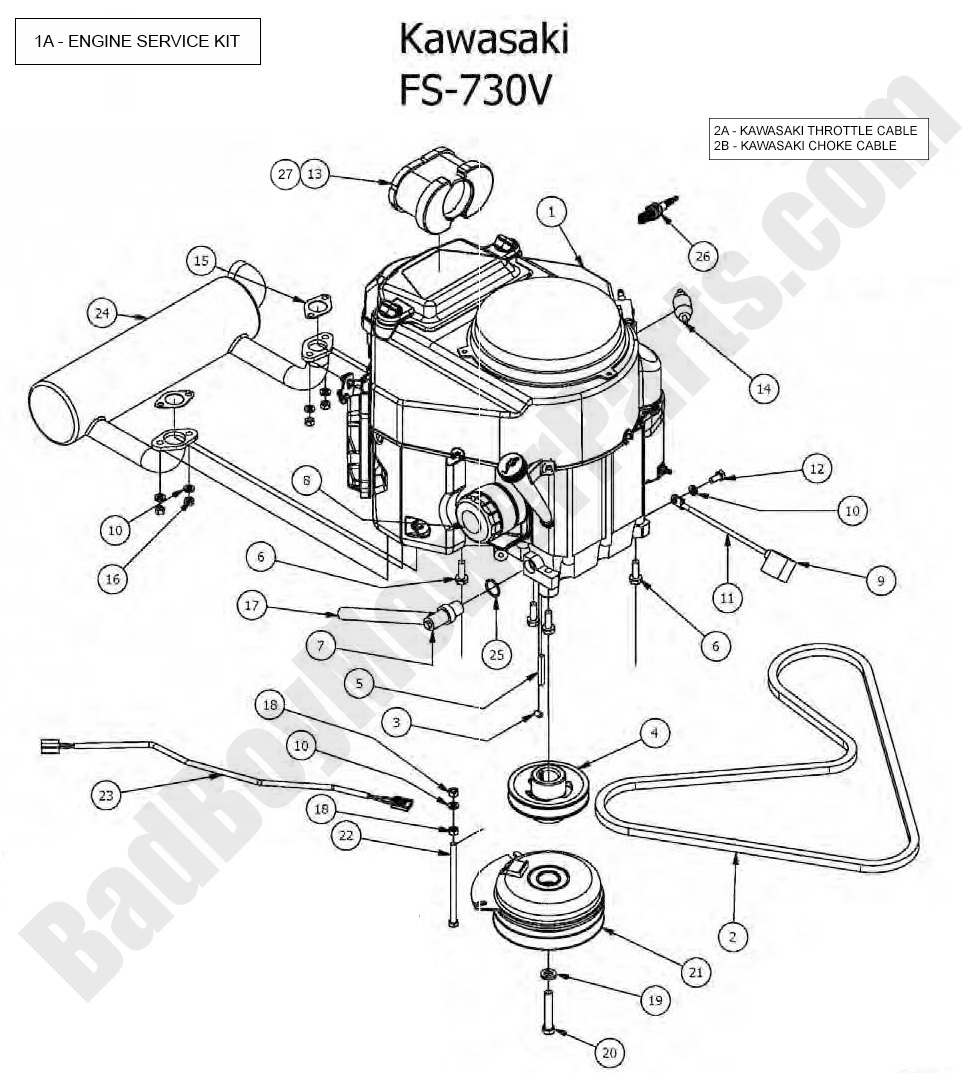

2016 Maverick Engine - Kawasaki FS-730V

Engine - Kawasaki FS-730V

You have selected the Engine - Kawasaki FS-730V diagram for your 2016 Bad Boy Maverick. BadBoyMowerParts.com has the diagrams you need for the 2016 Maverick models. Find all of your Bad Boy parts for your 2016 Maverick parts here. We are your BadBoy mower parts source. The Bad Boy parts diagram below is for the 2016 Maverick Engine - Kawasaki FS-730V . If you are not able to find the Bad Boy parts for your 2016 Maverick please contact us using our Bad Boy parts live chat or toll free at 318.654.8520. Thanks for shopping with us for all of your Bad Boy parts needs.

Bad Boy Mower Parts Lookup

2016 Maverick Engine - Kawasaki FS-730V
  Position Number SKU Product Title Price
1A 063-2000-01 063-2000-01 - Kawasaki FR & FS Service Kit
$88.25
1 015-0045-00 015-0045-00 - 26hp FS730V Engine FS730V-S14-R CZT Mowers
$2460.99
2 041-7400-00 041-7400-00 - Pump Belt Maverick, 75.8
$64.19
3 030-0050-00 030-0050-00 - 5/16 Set Screw
$2.99
4 033-5035-00 033-5035-00 - 4 3/4 Motor Pulley w/ Extended Shaft (See Models Used On For Details)
$42.58
5 042-5020-00 042-5020-00 - 1/4 X 2 Square Key Stock
$2.99
6 018-1075-00 018-1075-00 - 3/8 x 1 1/8 Engine Mounting Bolt
$2.99
7 015-5404-00 015-5404-00 - Oil Drain Valve - For Kawasaki FR, FS and FX Engines (obsolete)
use part #051-5404-00
$28.11
8 063-2096-00 063-2096-00 - Oil Filter Kawasaki FR/FS/FX691/FX730/FX751
$18.18
9 103-5400-00 103-5400-00 - Black Cable Boot
$4.37
10 019-8051-00 019-8051-00 - 5/16 Lockwashwer Zinc
$2.99
11 086-0005-00 086-0005-00 - Cable - Starter to Chassis (See Models Used On For Details)
$10.21
12 018-5321-00 018-5321-00 - M8 x 1.25 x 20MM Hex Head Bolt
$2.99
13 063-2097-00 063-2097-00 - 22-26 Kaw Air Filter FR Engine
$25.67
14 063-6000-00 063-6000-00 - Universal Inline Fuel Filter
$14.19
15 015-2709-00 015-2709-00 - Exhaust Gasket (See Models Used On For Detail)
$8.01
16 013-0075-00 013-0075-00 - M8 - 1.25 Zinc Nut
$3.29
17 051-8064-00 051-8064-00 - 1/2 Clear Braided Hose PRICED/ FOOT
$2.99
18 013-8043-00 013-8043-00 - 5/16-18 Hex Nuts Zinc
$2.99
19 019-8053-00 019-8053-00 - 7/16 Lockwasher zinc
$2.99
20 018-5300-00 018-5300-00 - 7/16-20 X 2-1/2 GR 5 Hex Bolt
$2.99
21 070-1000-00 070-1000-00 - PTO Clutch (See Models Used On For Details)
$299.59
22 018-5350-00 018-5350-00 - 5/16-18 X 5-1/2 GR 5 Hex Bolt
$2.99
23 070-2000-00 070-2000-00 - Clutch Pigtail
$21.24
24 015-0012-00 015-0012-00 - Exhaust-Kawasaki FS/FR-ZT/CZT
$192.59
25 015-5403-00 015-5403-00 - O Ring for Oil Drain - Kawasak
$7.28
26 015-8001-00 015-8001-00 - Spark plug-Kawasaki (NGK or Equivalent)
$8.79
27 063-2098-00 063-2098-00 - Kawasaki Pre Cleaner for 063-2097-00 Filter
$8.24
