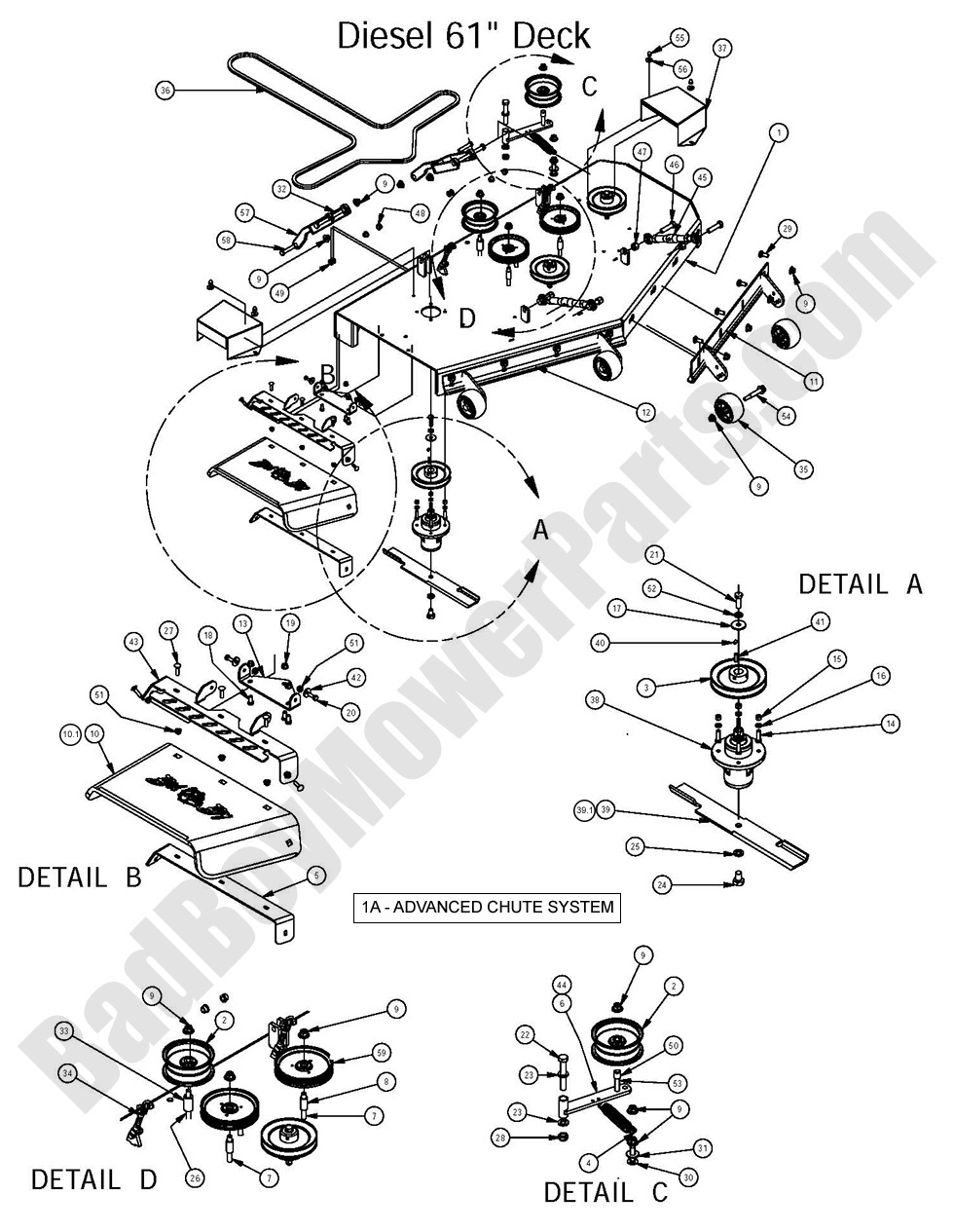

2016 Diesel 1500cc 61" Deck Assembly

61" Deck Assembly

You have selected the 61in. Deck Assembly diagram for your 2016 Bad Boy Diesel 1500CC. BadBoyMowerParts.com has the diagrams you need for the 2016 Diesel 1500CC models. Find all of your Bad Boy parts for your 2016 Diesel 1500CC parts here. We are your BadBoy mower parts source. The Bad Boy parts diagram below is for the 2016 Diesel 1500CC 61in. Deck Assembly . If you are not able to find the Bad Boy parts for your 2016 Diesel 1500CC please contact us using our Bad Boy parts live chat or toll free at 318.654.8520. Thanks for shopping with us for all of your Bad Boy parts needs.

Bad Boy Mower Parts Lookup

2016 Diesel 1500cc 61" Deck Assembly
  Position Number SKU Product Title Price
1A 088-6000-00 088-6000-00 - Advanced Chute System for Select 2007-2024 Models with 60", 61", and 72" Decks & 2014-Newer ZT/CZT/Maverick 54" Decks (Will Not Work on 54" Outlaw)
$266.99
1 060-6130-00 060-6130-00 - 2012-2018 61" AOS Diesel (35hp, 1500CC) Deck Shell
$1283.99
2 033-5000-00 033-5000-00 - 5 3/4" Double Bearing Flat Idler Pulley
$56.77
3 033-6004-00 033-6004-00 - 6 1/4 Spindle Deck Pulley 60 & 61 Decks DDB-100 (without set screw)
$35.48
4 034-2020-00 034-2020-00 - Idler Spring (See Models Used On For Detail)
$17.11
5 039-4863-00 039-4863-00 - Discharge Lower Bracket Rubber Chute (See Models Used On For Detail)
$32.65
6 039-6945-00 039-6945-00 - Idler Arm Bracket
$40.53
7 018-2018-00 018-2018-00 - 1/2 x 3 1/2 Flange Bolt - Gr 8
$3.62
8 025-5338-00 025-5338-00 -.502 ID X.750 OD X 1.500 Leng th Spacer Zinc
$3.62
9 013-8050-00 013-8050-00 - 1/2-13 Nylon Insert Flange Nut Zinc Orange Nylon
$2.99
10.1 210-6005-98 210-6005-98 - Chute Assembly (See Models Used On For Detail)
$160.49
10 210-6005-00 210-6005-00 - Rubber Discharge Chute (See Models Used On For Detail)
$59.91
11 060-6220-00 060-6220-00 - 61 Adjustable Deck Front (Left Gate) (See Models Used On For Detail)
$103.99
12 060-6210-00 060-6210-00 - 61 Adjustable Deck Front (Right Gate) (See Models Used On For Detail)
$103.99
13 206-6017-00 206-6017-00 - Discharge Chute Hanger-Deck (See Models Used On For Detail)
$39.03
14 018-5040-00 018-5040-00 - 3/8-16 X 1-1/4 GR 5 Hex Bolt
$2.99
15 013-6014-00 013-6014-00 - 3/8-16 Hex Nuts Zinc
$2.99
16 019-5037-00 019-5037-00 - 3/8 Lockwasher Zinc
$2.99
17 019-6020-00 019-6020-00 - 1/2 Belleville Washer #K2000-G -150
$5.16
18 018-5250-00 018-5250-00 - 3/8-16 X 3/4 GR 5 Hex Bolts
$2.99
19 013-5201-00 013-5201-00 - 3/8-16 Hex Flange Nuts Zinc w/ Serrations
$2.99
20 018-2007-00 018-2007-00 - 5/16-18 X 1 GR 5 Hex Bolt Zinc
$2.99
21 018-6019-00 018-6019-00 - 1/2-20 X 1-1/2 GR 5 Bolts Zinc, Fine Thread Bolt
$2.99
22 018-5311-00 018-5311-00 - 5/8-11 X 4 GR 5 Hex Bolts Zinc
$4.06
23 019-6017-00 019-6017-00 -.630 ID X 1.122 OD X.142 THK Flat Washer Nylon
$2.99
24 018-6020-00 018-6020-00 - 5/8-18 X 1-1/2 GR 8 Hex Bolts Zinc Yellow for Blade Spindle
$2.99
25 019-4807-00 019-4807-00 - 5/8 Lockwasher Zinc
$2.99
26 018-5019-00 018-5019-00 - 1/2-13 X 4 GR 8 Hex Bolt Yello
$4.39
27 018-4703-00 018-4703-00 - 5/16-18 X 1-1/4 Carriage Bolt
$2.99
28 013-5301-00 013-5301-00 - 5/8-11 Nylon Insert Jam Locknu t Zinc
$2.99
29 018-3003-00 018-3003-00 - 1/2 x 1 1/4 Carriage Bolt
$2.99
30 018-1050-00 018-1050-00 - 1/2 x 2 Carriage Bolt
$2.99
31 019-0007-00 019-0007-00 -.517 Square Hole Round Washer
$2.99
32 018-1090-00 018-1090-00 - 1/2-13x5 1/2 Hex Bolt Grade 5
$3.29
33 025-5339-00 025-5339-00 -.502 ID X 1.00 OD X 1.750 Leng th Spacer Zinc
$5.36
34 047-4000-00 047-4000-00 - 4 - Link Adjustable Deck Hanger - Pup Models (obsolete)
use part #046-6048-98
$32.09
35A 022-1000-98 022-1000-98 - Deck Wheel Assembly
$25.99
35 022-1000-00 022-1000-00 - Deck Wheel Only
$17.11
36 041-0236-00 041-0236-00 - B236 Deck Belt for 61" 35hp Diesel (2012-2020 Only)
$117.69
37 014-6010-00 014-6010-00 - Plastic Pulley Cover (See Models Used On For Details) (obsolete)
use part #014-4000-00
$28.39
38 037-4000-50 037-4000-50 - Outlaw/XP/Diesel Spindle (obsolete)
use part #037-4000-00
$312.34
39.1 038-6081-00 038-6081-00 - 61" Gator Blade for Outlaw
$22.99
39 038-6080-00 038-6080-00 - 61" High Lift Fusion Blade
$22.99
40 030-0050-00 030-0050-00 - 5/16 Set Screw
$2.99
41 042-6030-00 042-6030-00 - 1/4 x 1 Square Key
$4.81
42 019-6042-00 019-6042-00 -.360 ID Plastic Washer
$2.99
43 039-4864-00 039-4864-00 - Discharge Chute Upper Hanger Plate (See Models Used On For Detail)
$42.52
44 039-6945-98 039-6945-98 - Deck Idler Assy (See Models Used On For Details)
$78.08
45 048-6056-00 048-6056-00 - Toplink/Turnbuckle-Deck Adjust (See Models Used On For Details)
$53.49
46 018-6059-00 018-6059-00 - 5/8-11 X 2-1/2 GR 5 Hex Bolts
$2.99
47 013-7021-00 013-7021-00 - 5/8-11 Nylon Insert Locknut Zi nc Orange Nylon
$2.99
48 032-5056-00 032-5056-00 - Flange Bushing-Deck Arms EF081108 - Frame Mounted
$5.82
49 032-5057-00 032-5057-00 - Flange for Lower Deck Arm SF-1622-5
$5.82
50 025-5203-00 025-5203-00 - Spacer 3/4ODx1/2IDx0.75 Susp f ork
$3.29
51 013-8049-00 013-8049-00 - 5/16-18 Nylon Flange Nut
$2.99
52 019-5007-00 019-5007-00 - 1/2 Lockwasher Zinc
$2.99
53 018-7016-00 018-7016-00 - 1/2-13 X 3 GR 5 Hex Bolts Zinc
$2.99
54 018-0010-00 018-0010-00 - Deck Wheel Bolt
$6.48
55 013-0004-00 013-0004-00 - Acorn Nut-Pulley Cover
$3.29
56 019-6050-00 019-6050-00 -.360 ID Black Plastic Washer
$2.99
57 031-6020-00 031-6020-00 - Deck Hanger-Black - (Replaces 031-5351-00 - 031-5352-00 - 031-6000-00 - 031-6010-00)
$141.97
58 018-0015-00 018-0015-00 - 1/2-13 x 2 1/2 Hex Bolt Gr 5
$2.99
59 033-7201-25 033-7201-25 - 5 3/4 Idler Pulley-Capitol Stampings
$35.48
