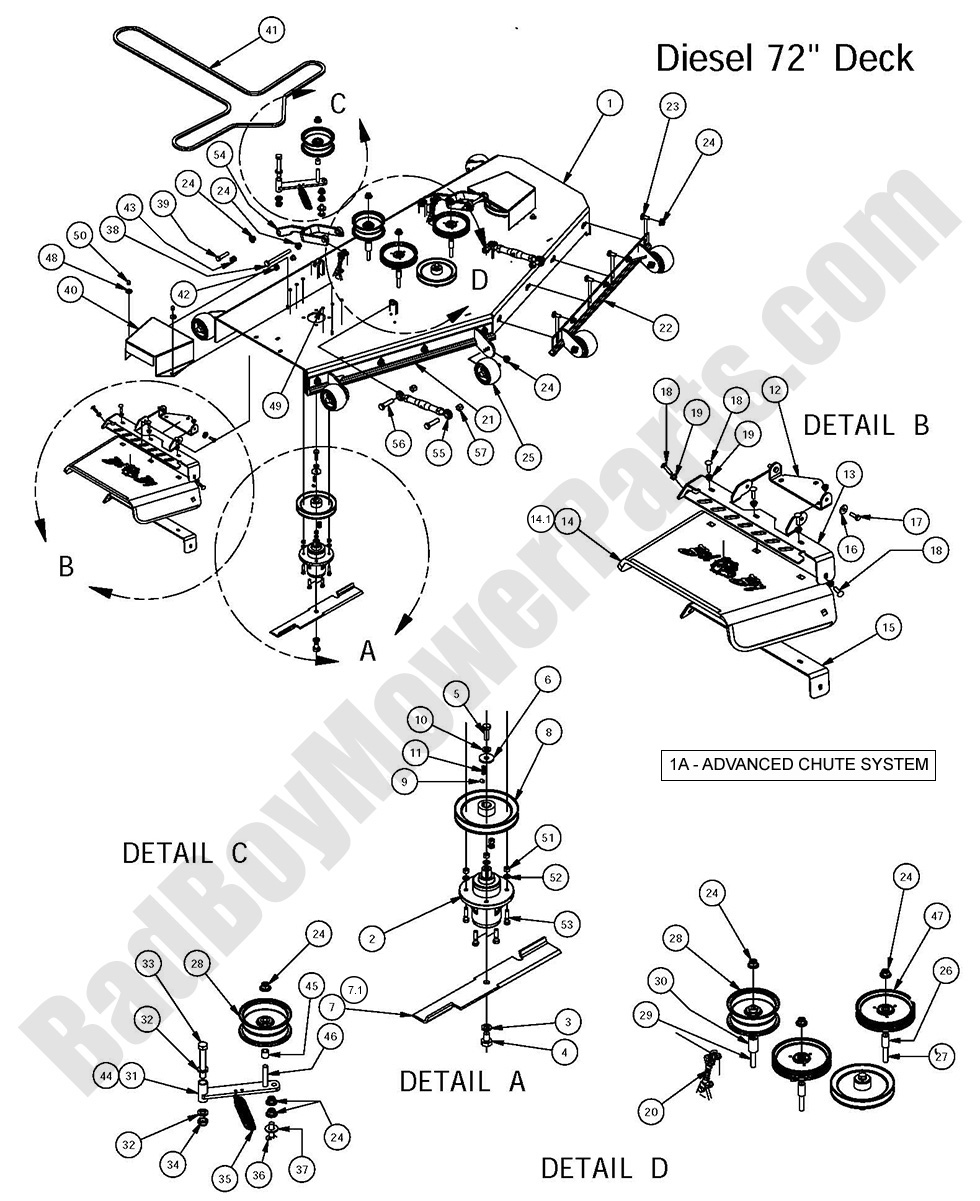

2016 Diesel 1500cc 72" Deck Assembly

72" Deck Assembly

You have selected the 72in. Deck Assembly diagram for your 2016 Bad Boy Diesel 1500CC. BadBoyMowerParts.com has the diagrams you need for the 2016 Diesel 1500CC models. Find all of your Bad Boy parts for your 2016 Diesel 1500CC parts here. We are your BadBoy mower parts source. The Bad Boy parts diagram below is for the 2016 Diesel 1500CC 72in. Deck Assembly . If you are not able to find the Bad Boy parts for your 2016 Diesel 1500CC please contact us using our Bad Boy parts live chat or toll free at 318.654.8520. Thanks for shopping with us for all of your Bad Boy parts needs.

Bad Boy Mower Parts Lookup

2016 Diesel 1500cc 72" Deck Assembly
  Position Number SKU Product Title Price
1A 088-6000-00 088-6000-00 - Advanced Chute System for Select 2007-2024 Models with 60", 61", and 72" Decks & 2014-Newer ZT/CZT/Maverick 54" Decks (Will Not Work on 54" Outlaw)
$266.99
1 060-7201-00 060-7201-00 - 72" Deck Shell W/O Front Gates (See Models Used On For Detail)
$1705.82
2 037-4000-50 037-4000-50 - Outlaw/XP/Diesel Spindle (obsolete)
use part #037-4000-00
$312.34
3 019-4807-00 019-4807-00 - 5/8 Lockwasher Zinc
$2.99
4 018-6020-00 018-6020-00 - 5/8-18 X 1-1/2 GR 8 Hex Bolts Zinc Yellow for Blade Spindle
$2.99
5 018-6019-00 018-6019-00 - 1/2-20 X 1-1/2 GR 5 Bolts Zinc, Fine Thread Bolt
$2.99
6 019-6020-00 019-6020-00 - 1/2 Belleville Washer #K2000-G -150
$5.16
7.1 038-5400-00 038-5400-00 - 72" Gator Mulching Blade
$24.99
7 038-7230-00 038-7230-00 - 72" High Lift Fusion Blade
$24.99
8 033-7203-00 033-7203-00 - 7" Spindle Deck Pulley 72" Decks - DB-112
$35.48
9 030-0050-00 030-0050-00 - 5/16 Set Screw
$2.99
10 019-5007-00 019-5007-00 - 1/2 Lockwasher Zinc
$2.99
11 042-6030-00 042-6030-00 - 1/4 x 1 Square Key
$4.81
12 206-6017-00 206-6017-00 - Discharge Chute Hanger-Deck (See Models Used On For Detail)
$39.03
13 039-4864-00 039-4864-00 - Discharge Chute Upper Hanger Plate (See Models Used On For Detail)
$42.52
14.1 210-6005-98 210-6005-98 - Chute Assembly (See Models Used On For Detail)
$160.49
14 210-6005-00 210-6005-00 - Rubber Discharge Chute (See Models Used On For Detail)
$59.91
15 039-4863-00 039-4863-00 - Discharge Lower Bracket Rubber Chute (See Models Used On For Detail)
$32.65
16 019-6042-00 019-6042-00 -.360 ID Plastic Washer
$2.99
17 018-2007-00 018-2007-00 - 5/16-18 X 1 GR 5 Hex Bolt Zinc
$2.99
18 018-4703-00 018-4703-00 - 5/16-18 X 1-1/4 Carriage Bolt
$2.99
19 013-8049-00 013-8049-00 - 5/16-18 Nylon Flange Nut
$2.99
20 047-5000-00 047-5000-00 - 5 - Link Adjustable Deck Hanger (See Models Used On For Details)
$28.39
21 060-7211-00 060-7211-00 - 72" Deck Adjustable Front (Right Gate) (See Models Used On For Detail)
$103.99
22 060-7210-00 060-7210-00 - 72" Deck Adjustable Front (Left Gate) (See Models Used On For Detail)
$103.99
23 018-3003-00 018-3003-00 - 1/2 x 1 1/4 Carriage Bolt
$2.99
24 013-8050-00 013-8050-00 - 1/2-13 Nylon Insert Flange Nut Zinc Orange Nylon
$2.99
25A 022-1000-98 022-1000-98 - Deck Wheel Assembly
$25.99
25 022-1000-00 022-1000-00 - Deck Wheel Only
$17.11
26 025-5338-00 025-5338-00 -.502 ID X.750 OD X 1.500 Leng th Spacer Zinc
$3.62
27 018-2018-00 018-2018-00 - 1/2 x 3 1/2 Flange Bolt - Gr 8
$3.62
28 033-5000-00 033-5000-00 - 5 3/4" Double Bearing Flat Idler Pulley
$56.77
29 018-5019-00 018-5019-00 - 1/2-13 X 4 GR 8 Hex Bolt Yello
$4.39
30 025-5339-00 025-5339-00 -.502 ID X 1.00 OD X 1.750 Leng th Spacer Zinc
$5.36
31 039-6945-00 039-6945-00 - Idler Arm Bracket
$40.53
32 019-6017-00 019-6017-00 -.630 ID X 1.122 OD X.142 THK Flat Washer Nylon
$2.99
33 018-5311-00 018-5311-00 - 5/8-11 X 4 GR 5 Hex Bolts Zinc
$4.06
34 013-5301-00 013-5301-00 - 5/8-11 Nylon Insert Jam Locknu t Zinc
$2.99
35 034-2020-00 034-2020-00 - Idler Spring (See Models Used On For Detail)
$17.11
36 018-1050-00 018-1050-00 - 1/2 x 2 Carriage Bolt
$2.99
37 019-0007-00 019-0007-00 -.517 Square Hole Round Washer
$2.99
38 018-1090-00 018-1090-00 - 1/2-13x5 1/2 Hex Bolt Grade 5
$3.29
39 018-0015-00 018-0015-00 - 1/2-13 x 2 1/2 Hex Bolt Gr 5
$2.99
40 014-7204-00 014-7204-00 - 2007-2018 72" Spindle Cover
$42.58
41 041-2525-00 041-2525-00 - B252.50 Deck Belt for 72" AOS Diesel (35hp/1500cc)
$140.49
42 032-5056-00 032-5056-00 - Flange Bushing-Deck Arms EF081108 - Frame Mounted
$5.82
43 032-5057-00 032-5057-00 - Flange for Lower Deck Arm SF-1622-5
$5.82
44 039-6945-98 039-6945-98 - Deck Idler Assy (See Models Used On For Details)
$78.08
45 025-5203-00 025-5203-00 - Spacer 3/4ODx1/2IDx0.75 Susp f ork
$3.29
46 018-7016-00 018-7016-00 - 1/2-13 X 3 GR 5 Hex Bolts Zinc
$2.99
47 033-7201-25 033-7201-25 - 5 3/4 Idler Pulley-Capitol Stampings
$35.48
48 019-6050-00 019-6050-00 -.360 ID Black Plastic Washer
$2.99
49 058-6000-00 058-6000-00 - Black, Round Stick-On Rubber Bumpon
$2.99
50 013-0004-00 013-0004-00 - Acorn Nut-Pulley Cover
$3.29
51 013-6014-00 013-6014-00 - 3/8-16 Hex Nuts Zinc
$2.99
52 019-5037-00 019-5037-00 - 3/8 Lockwasher Zinc
$2.99
53 018-6012-00 018-6012-00 - 3/8 x 1 1/2 Bolt
$2.99
55 048-6056-00 048-6056-00 - Toplink/Turnbuckle-Deck Adjust (See Models Used On For Details)
$53.49
56 018-6059-00 018-6059-00 - 5/8-11 X 2-1/2 GR 5 Hex Bolts
$2.99
57 013-7021-00 013-7021-00 - 5/8-11 Nylon Insert Locknut Zi nc Orange Nylon
$2.99
